网络特定模式#

创建边#

此模式创建边（车道）并隐式创建交叉口。边的属性将取自当前的边模板。如果未设置模板，则将使用默认选项，例如 default.lanenumber。

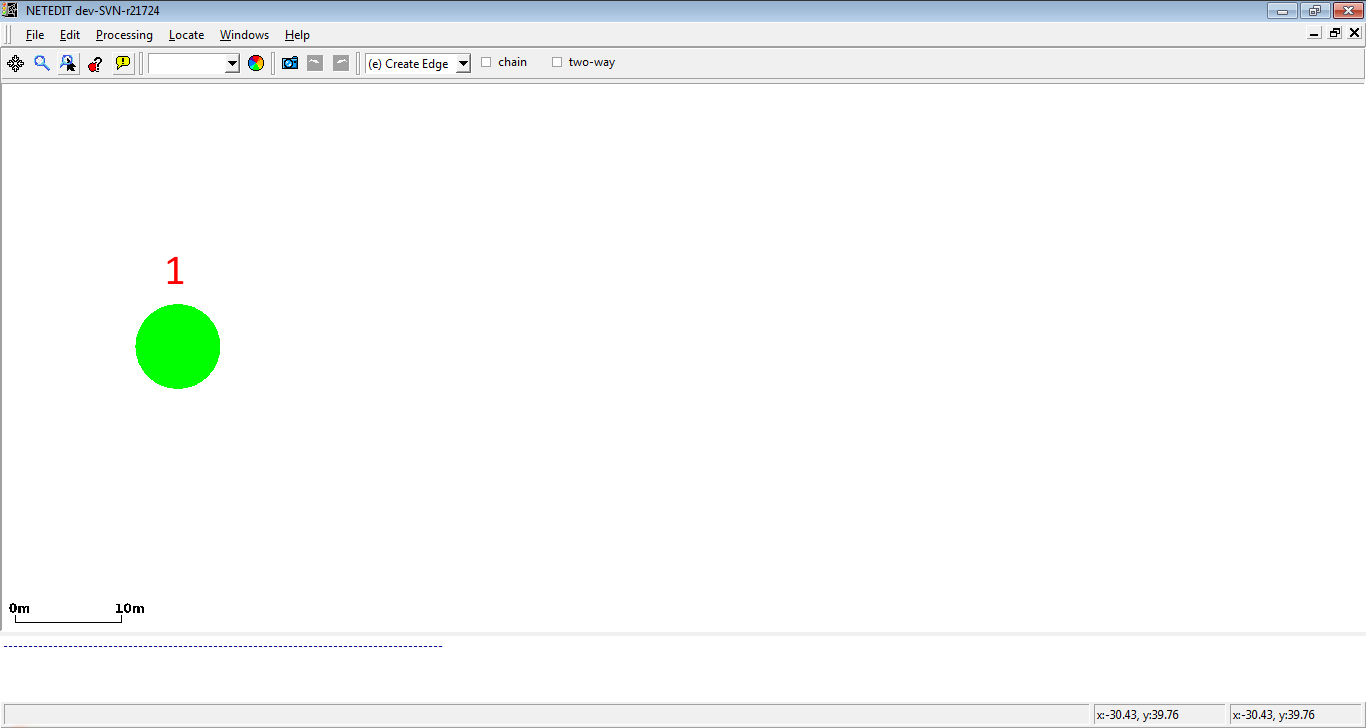

在“创建边”模式下，点击视图的空白区域以创建交叉口

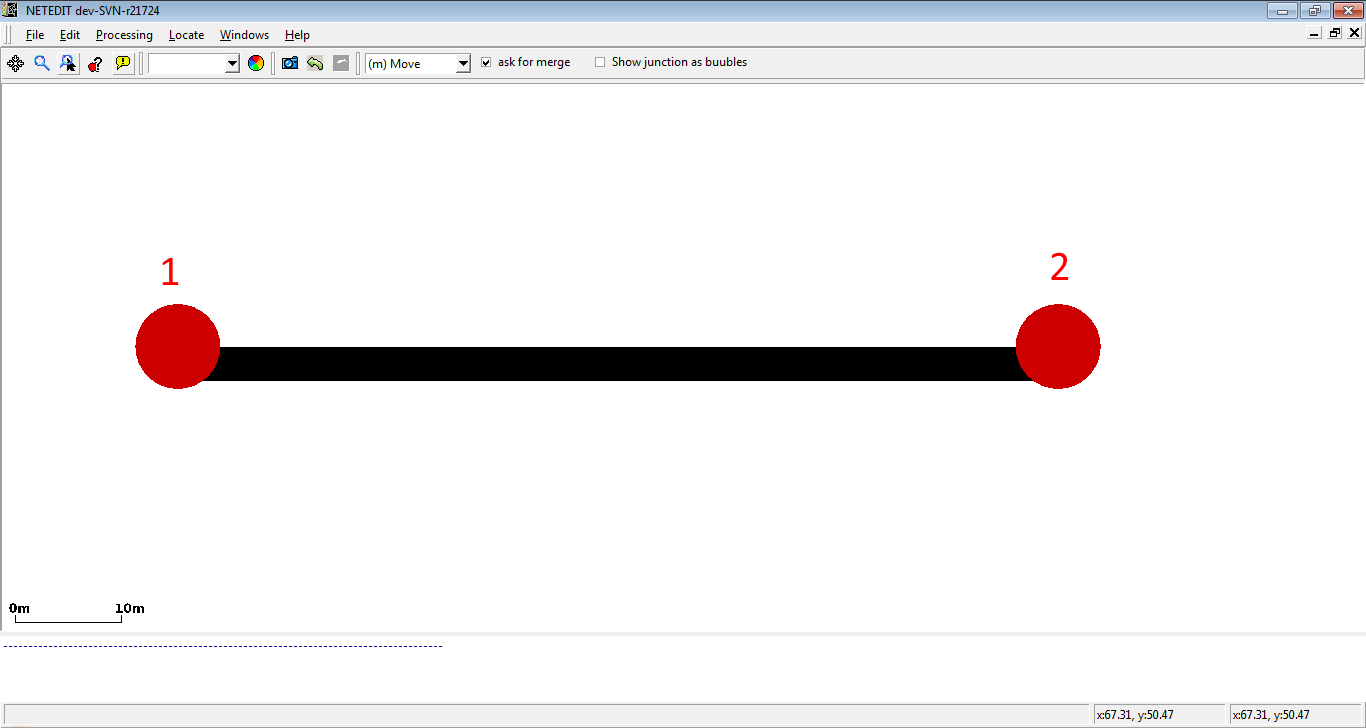

然后点击另一个空白区域以创建另一个交叉口。将在两个交叉口之间创建一条单车道的边。

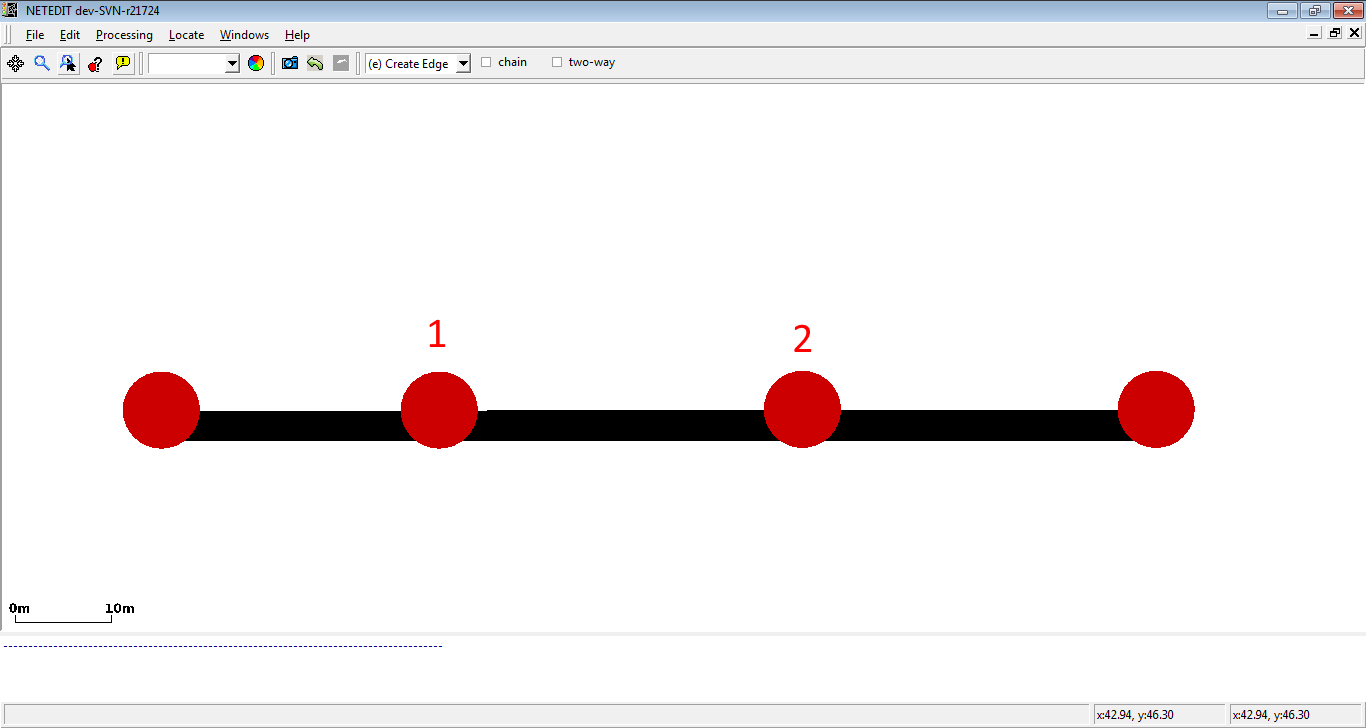

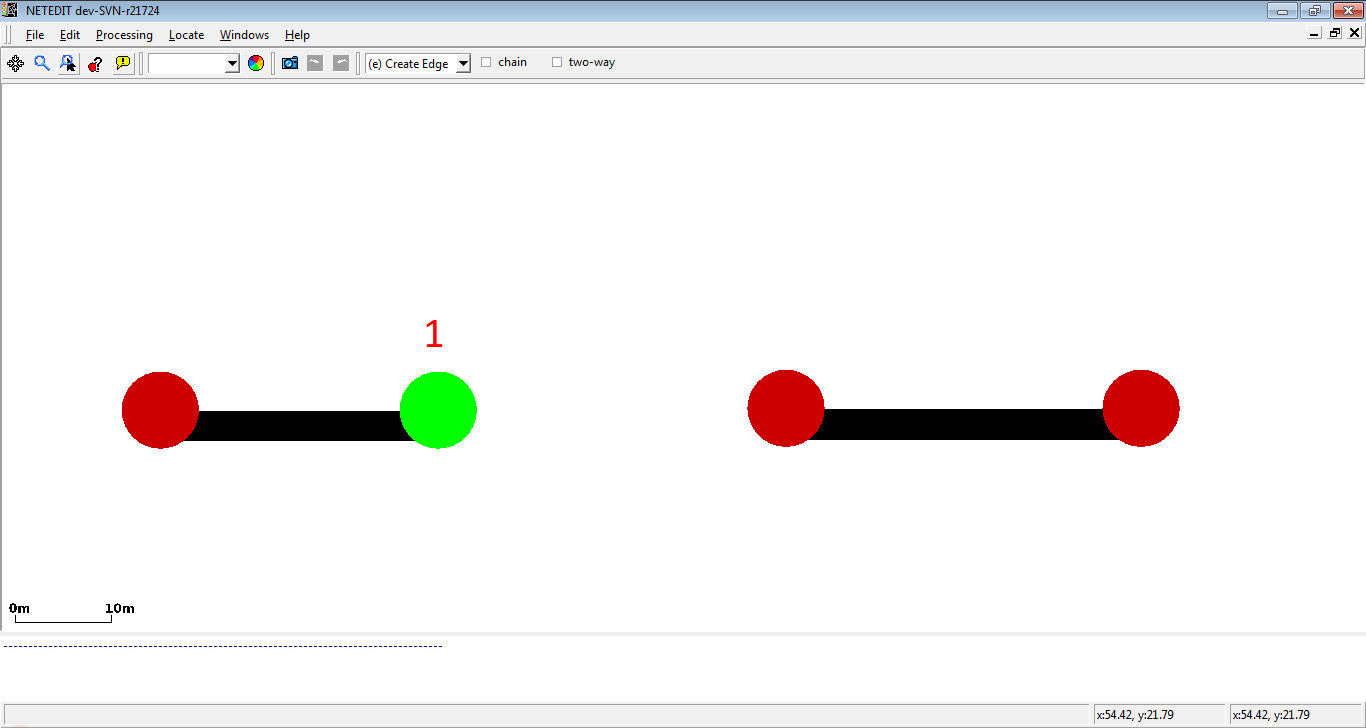

要连接两条已创建的边，请点击第一个交叉口。

点击第二个交叉口以在两者之间创建一条边。

创建边链#

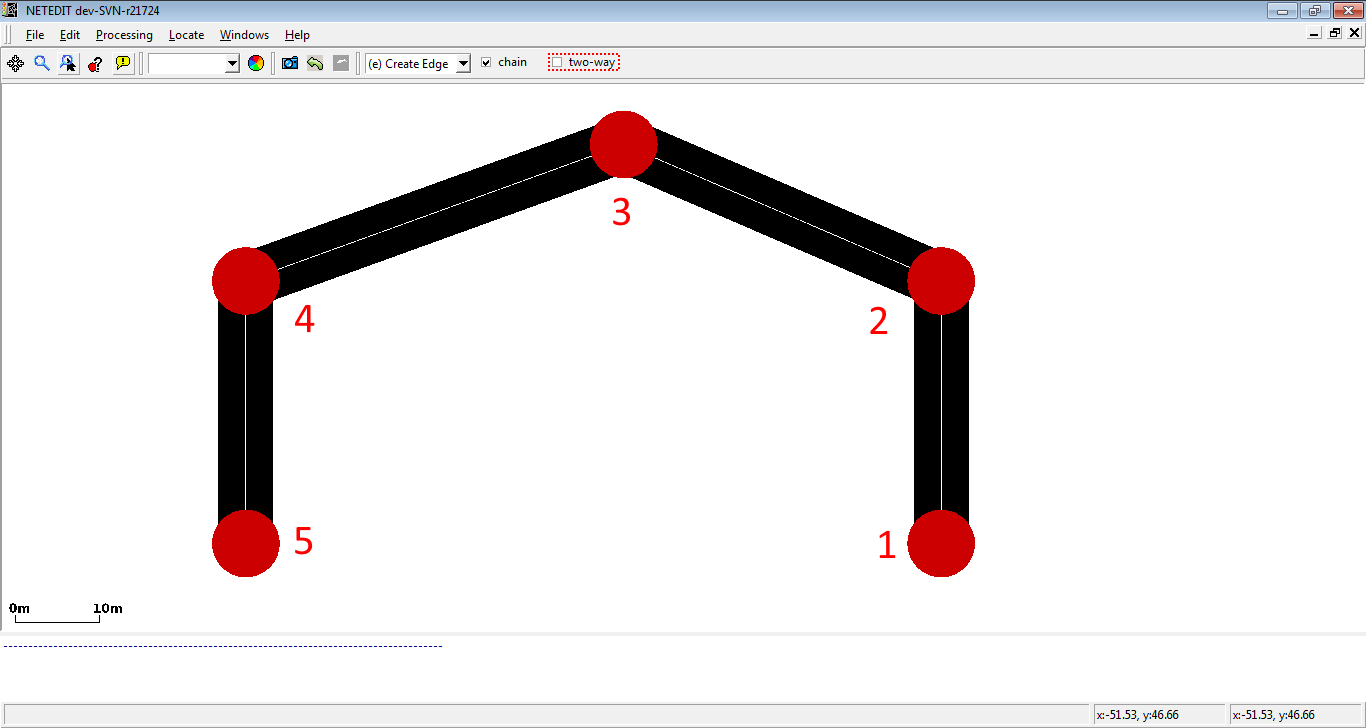

通过启用选项 chain，可以快速创建一系列连接的交叉口。

创建双向道路#

当设置选项 two-way 时，将自动创建边的反向（否则需要进一步点击以手动创建反向）。

编辑连接#

连接确立了车辆到达交叉口时可以采取的可能方向。

具有六条边和十八条车道的交叉口中的连接。连接形状取决于交叉口形状。如果交叉口形状太小，交叉口将采用气泡作为形状，而连接将采用线条作为形状。

具有气泡形状的交叉口中的连接。

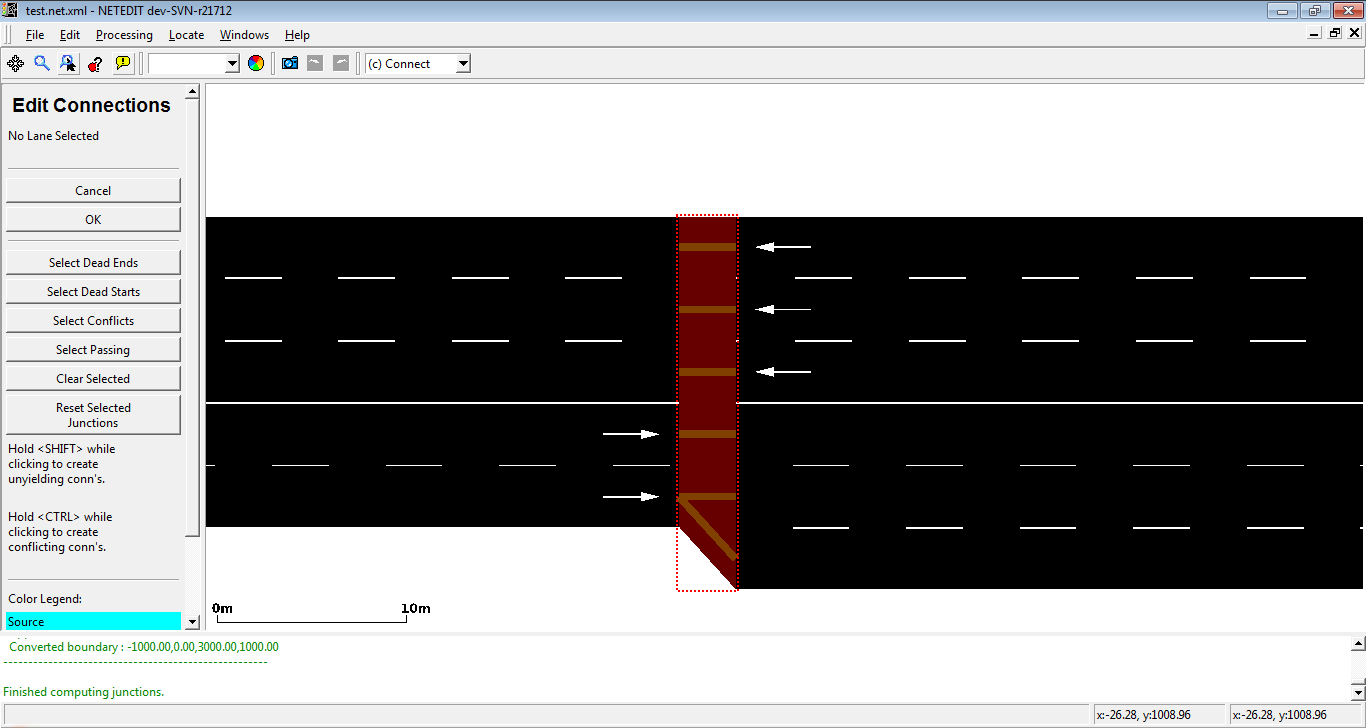

没有气泡形状的交叉口中的连接。

检查连接#

与 netedit 的其他元素一样，可以使用检查模式检查和修改连接。请注意，必须启用选项 show connections。除 From、To、fromLane 和 toLane 外，所有参数均可修改。连接着色方式与 sumo-gui 中相同，不同之处在于交通信号灯连接在检查模式下为棕色。

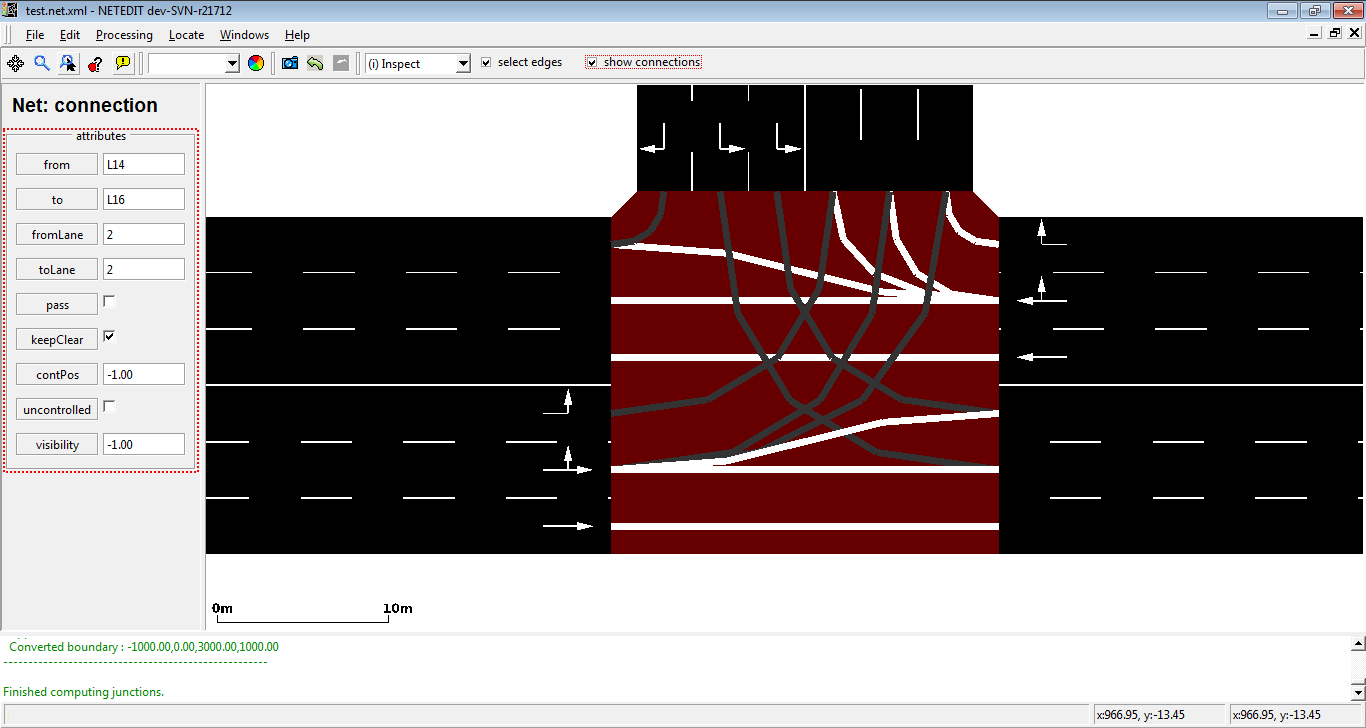

检查连接。请注意，复选框“Show connections”已启用。

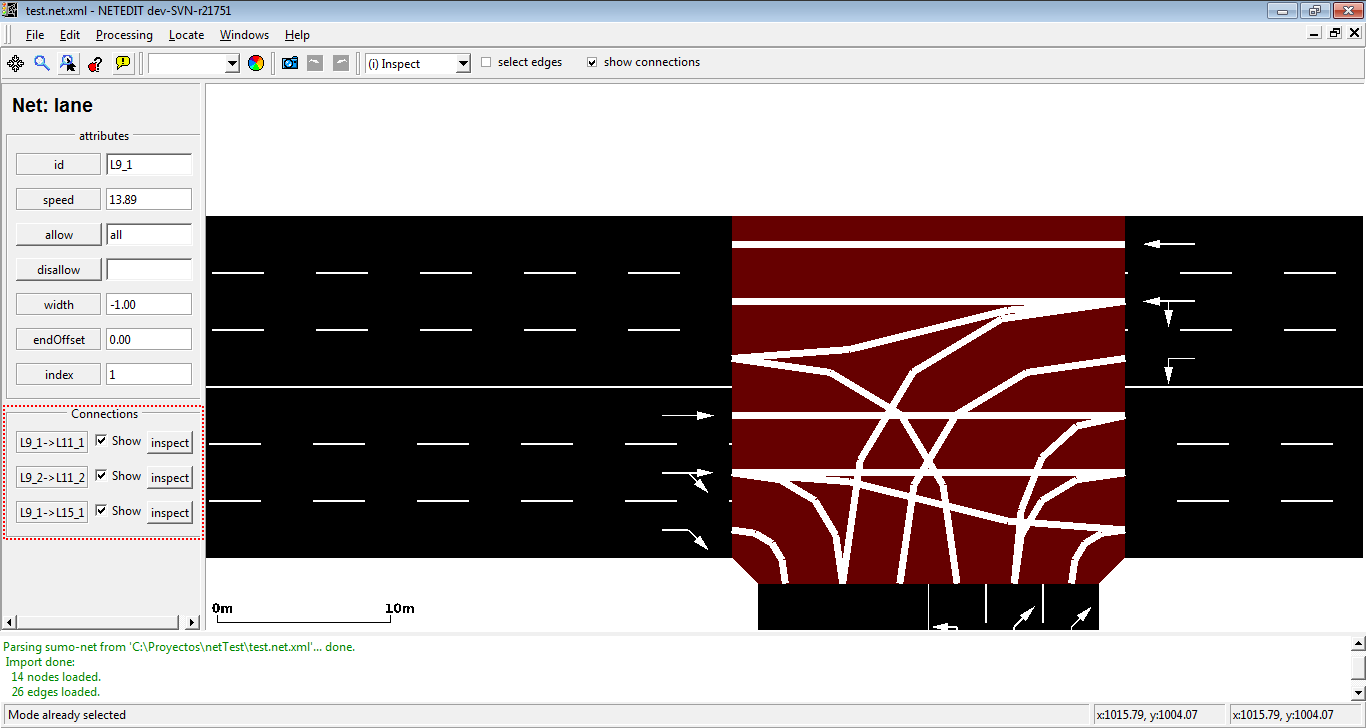

可以通过检查其 from 车道或相应的边来检查连接。

更改连接#

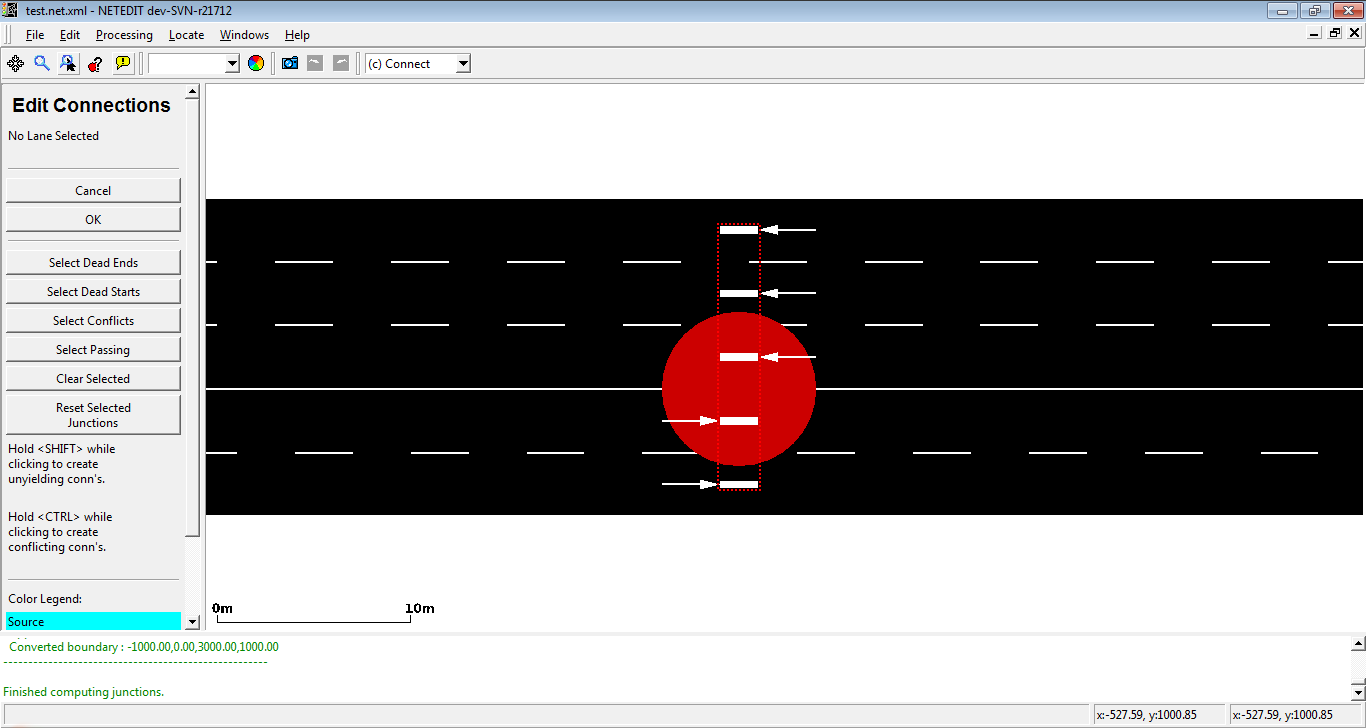

当创建新交叉口或修改其边时，会自动创建一组新连接。但是，netedit 还允许使用连接模式自定义车道的连接。当在连接模式下选择源车道时，交叉口处的所有出站车道将根据以下类别着色：

图例	含义	左键单击结果
Source	用于编辑连接的源车道	无
Target	该车道已从源车道连接。	移除连接
Possible Target	该车道尚未连接。	添加连接（按住 Shift 单击，设置 `pass="true"`）
Target (pass)	该车道已连接，并且此连接被强制设置为具有优先权（属性 `pass="true"`）	移除连接
Conflict	该车道尚未连接。添加连接由于某些原因将是不寻常的（见下文）	在状态栏中打印冲突原因。（按住 `Ctrl` + `单击` 添加连接，按住 `Ctrl` + `Shift` + `单击` 创建带有 `pass="true"` 的连接）

要取消选择源边或取消声明的连接，请按 <ESC> 或点击 Cancel 按钮。要确认更改，请按 <ENTER> 或点击 OK 按钮。

冲突原因#

双连接。通常每条车道只有一条来自同一边的前驱。反例是拉链节点。对于模拟公交港湾也可能有用。
不兼容的通行权限：源车道和目标车道没有共同的允许车辆类别。
来自人行道的连接：车道到车道的行人连接通常不由用户定义。相反，连通性是通过人行横道建模的。

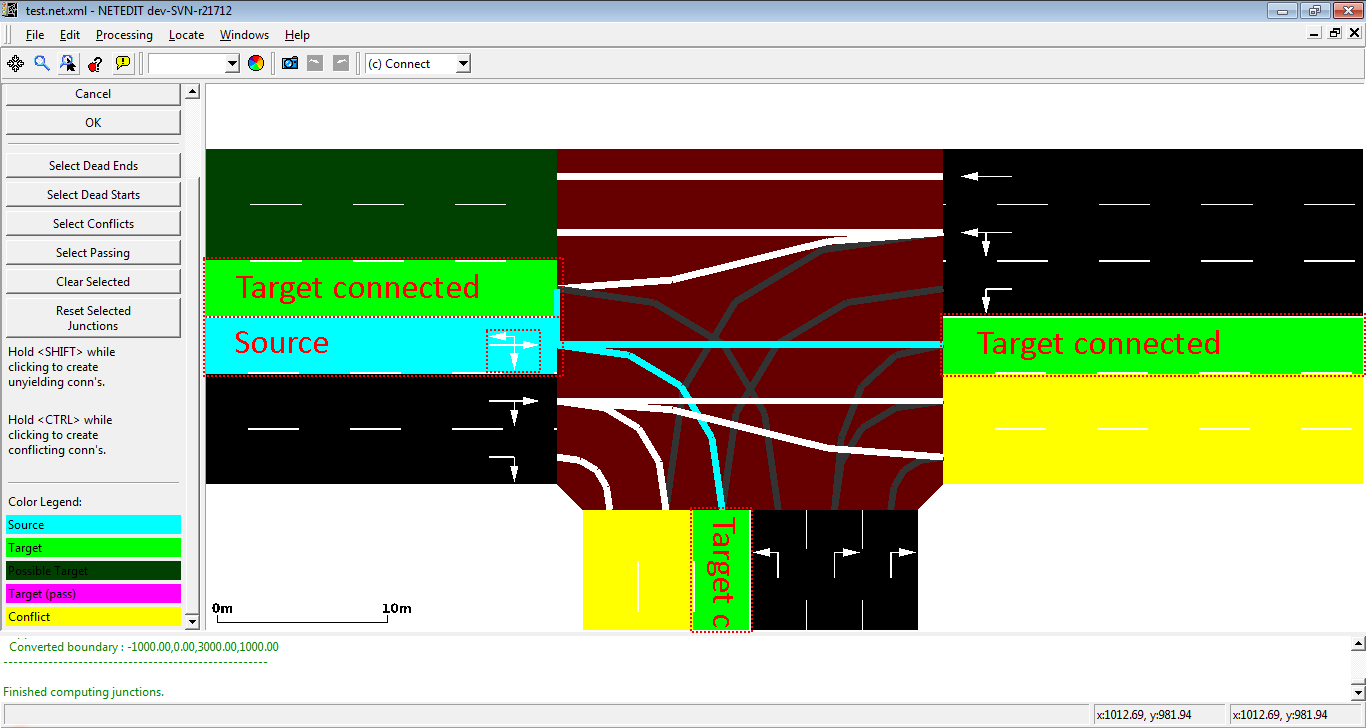

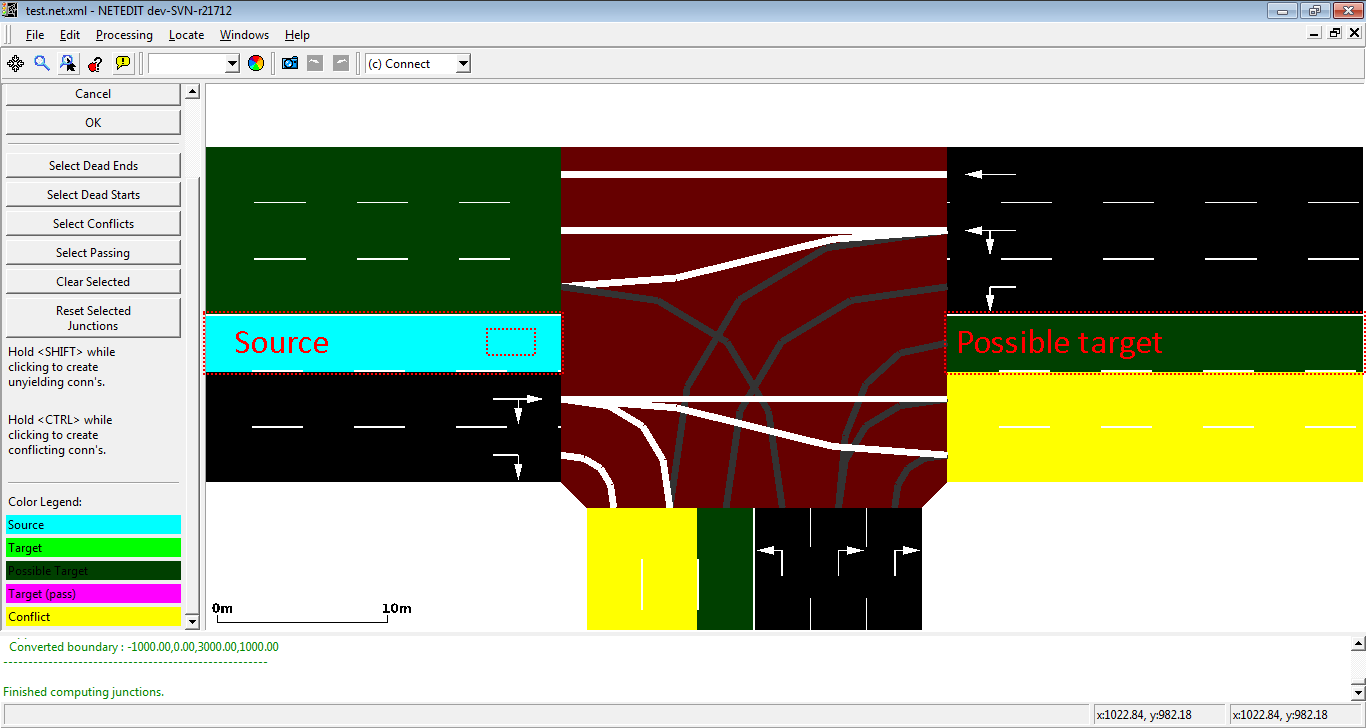

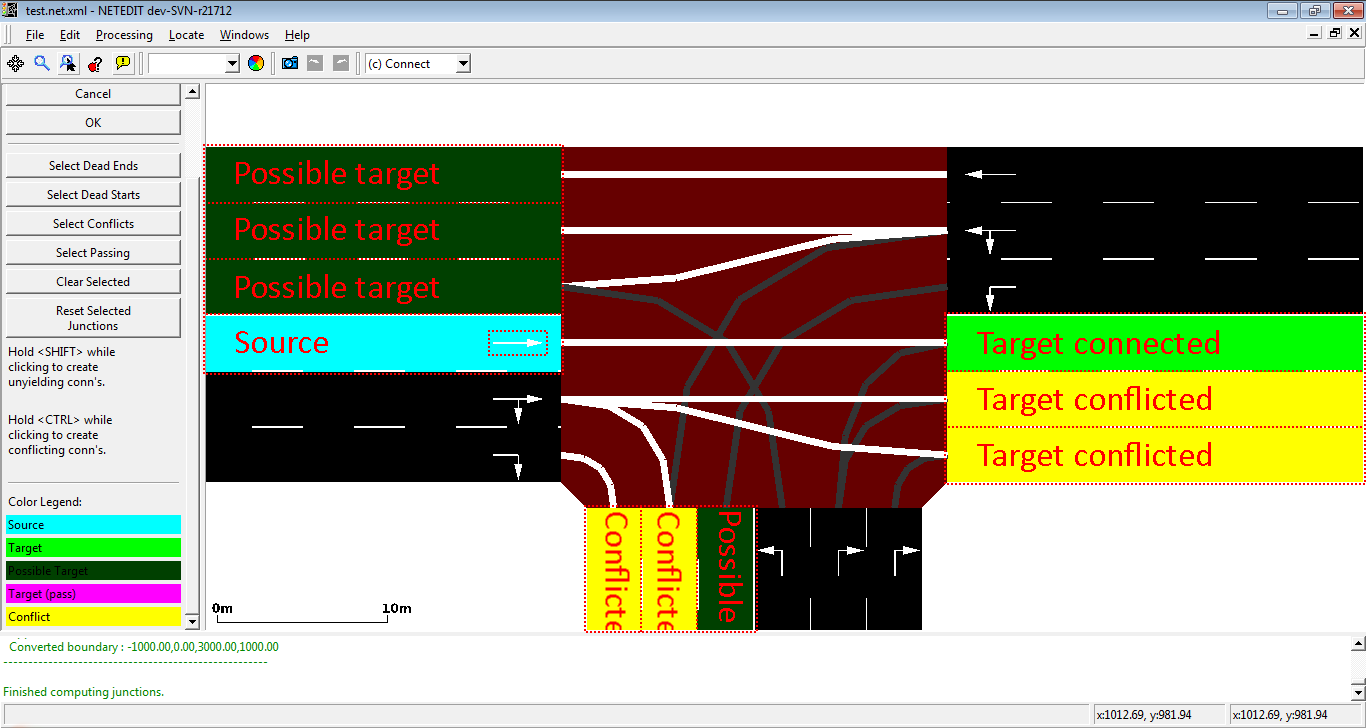

可能的目标车道颜色发生变化。在此示例中，目标车道分为 Target Connected、Possible Target 和 Target Conflicted。

创建另外两个连接。

移除所有连接。

禁止通行#

此模式使用颜色代码显示任何选定连接的通行权规则。要选择另一个连接，请使用 <ESC> 取消当前连接。

交通信号灯#

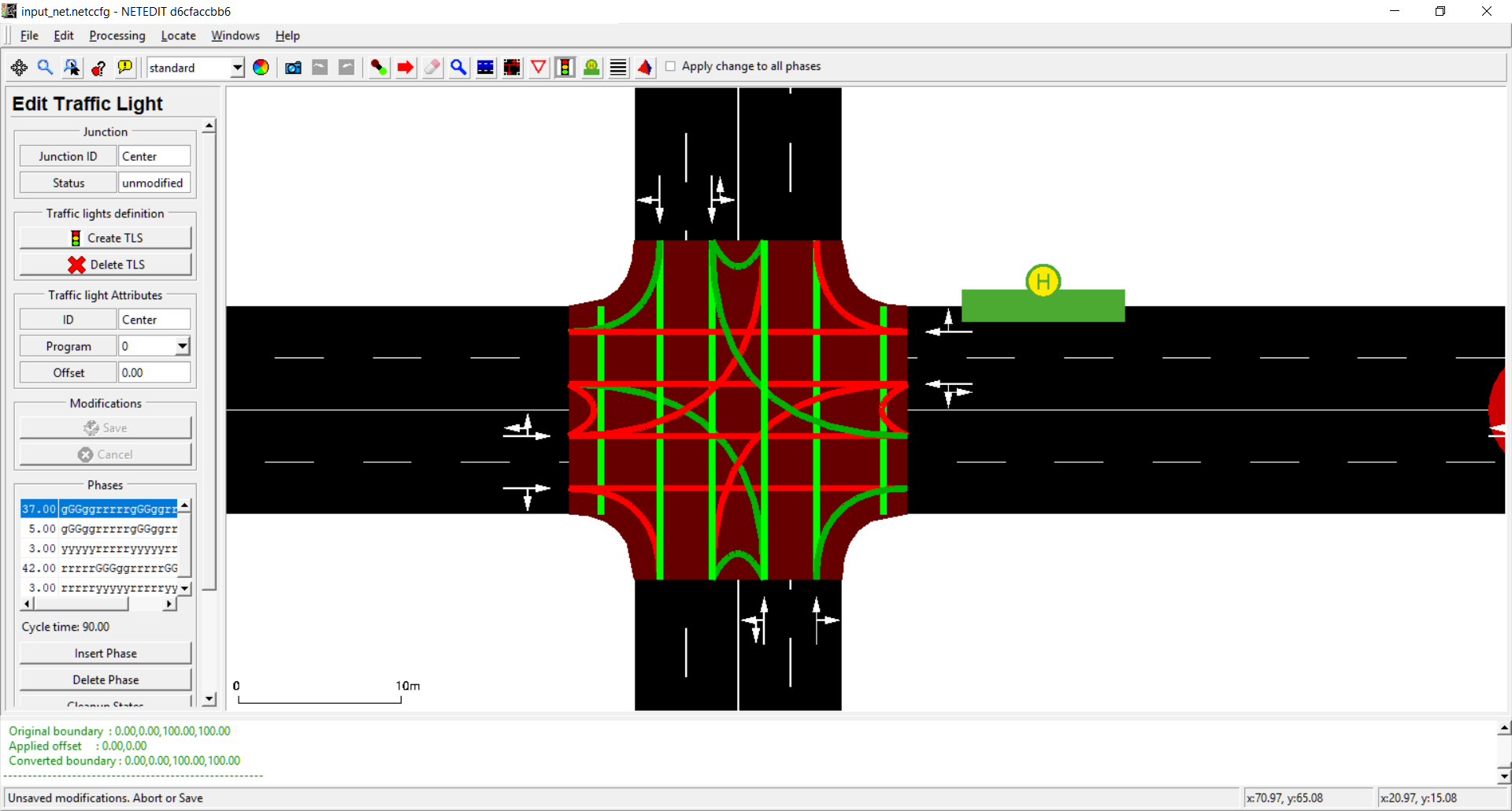

将交叉口设置为受交通信号灯控制或不受控制。编辑静态或感应信号计划的所有方面。通过根据信号状态为受控的车道到车道连接着色来可视化信号相位。进入此模式时，每个受交通信号灯控制的交叉口都会显示一个交通信号灯图标。

点击不受控制的交叉口以添加交通信号灯
点击受控交叉口使其不受控制、添加程序（副本）或更改程序。

可以通过以下任一方式编辑信号状态：

右键单击任何受控车道并选择新状态（颜色）。
右键单击任何入站车道以更改来自该边的所有受控连接
如果当前选择了车道，则来自所选车道进入交通信号灯的所有连接也将被更改
如果当前选择了边，则来自所选边进入交通信号灯的所有连接也将被更改
如果复选框 apply change to all phases 已激活，则当前计划的所有相位都将受到影响

您也可以通过直接编辑相位表来更改状态。

联合交通信号灯#

要编辑联合交通信号灯的程序，可以在交通信号灯模式下点击其任何交叉口。这将导致来自所有受控交叉口的连接高亮显示。要创建联合交通信号灯，您需要使用检查模式：

使所有交叉口受交通信号灯控制
将它们的 'tl' 属性（交通信号灯 ID）设置为相同的值

TLS 框架的通用视图

附加元素#

向网络添加附加元素。附加元素可以放置在车道上或地图的空白处。有关更多信息，请参见附加元素。它们被保存到一个单独的文件 (additional-file) 中，并在运行模拟时单独加载。

人行横道#

添加人行横道以用于行人模拟。人行横道是相对于交叉口和该交叉口处的边定义的。可以自定义其宽度，并且可以配置为优先（斑马线）或非优先（车辆拥有通行权）。添加人行横道的步骤如下：

激活人行横道模式 (R)
选择一个交叉口
选择要穿越的边
点击 Create Crossing

注意

为了在 netedit 中可见人行横道，必须一次性触发 计算交叉口 (F5) 功能。

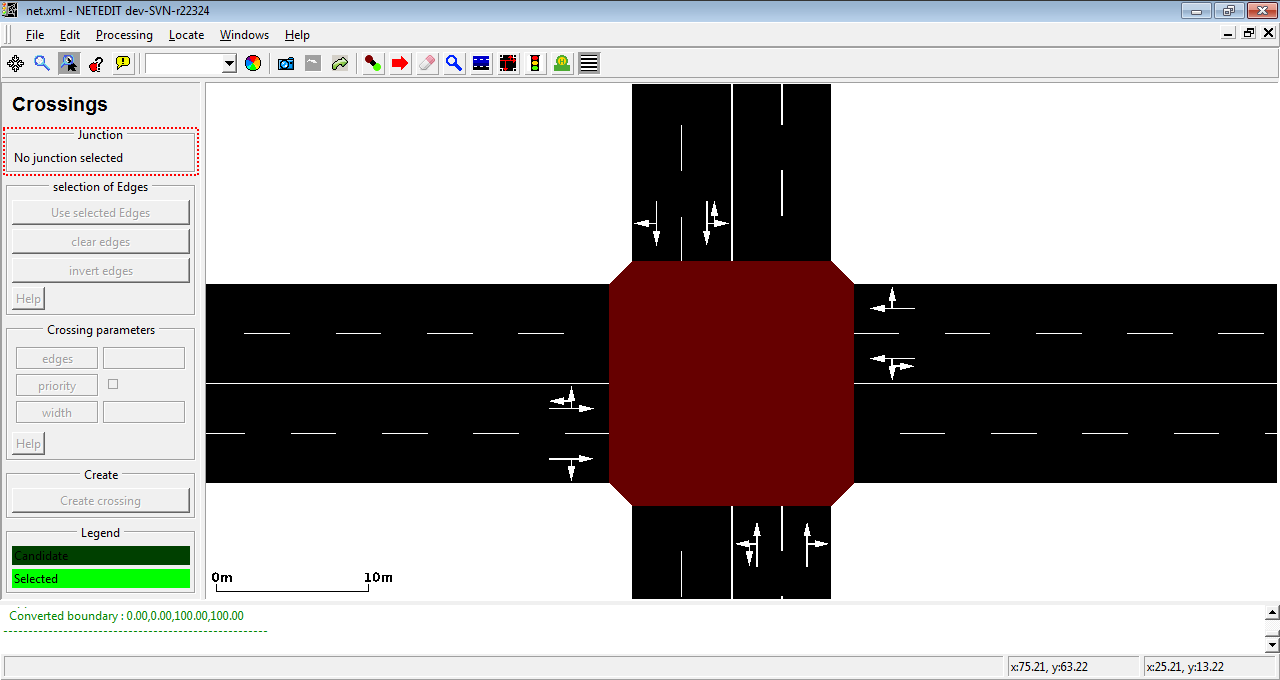

在人行横道模式下，首先必须选择一个交叉口。

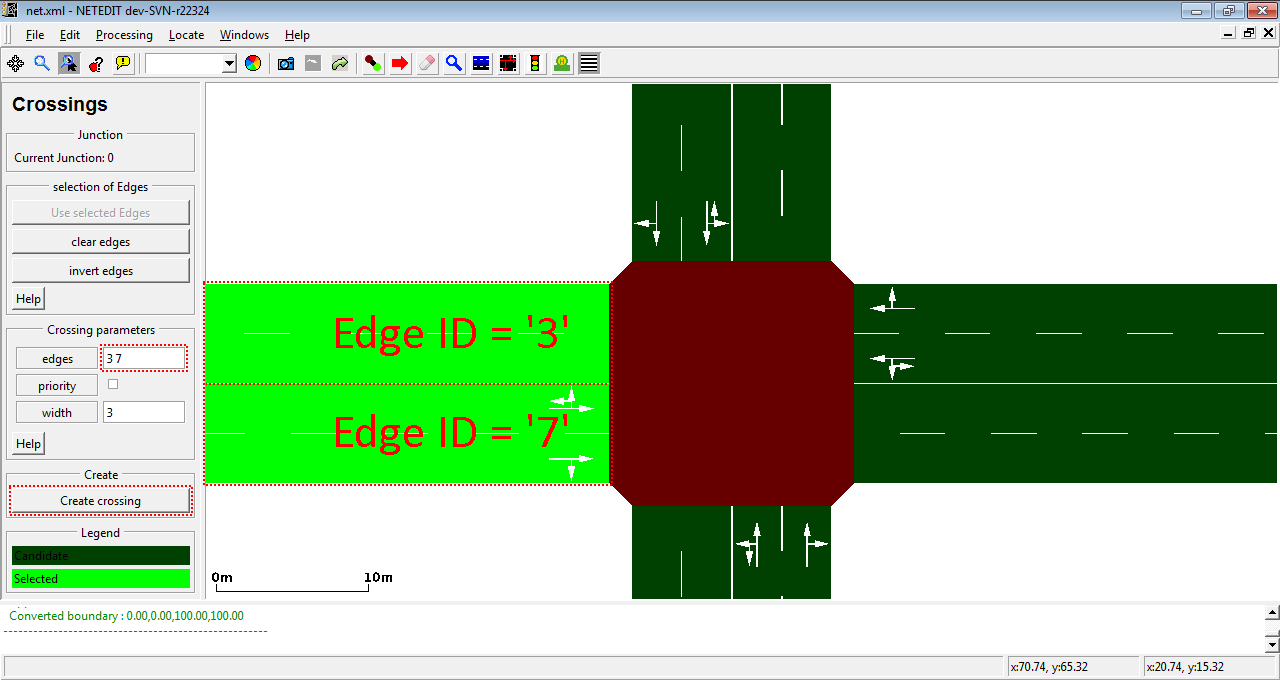

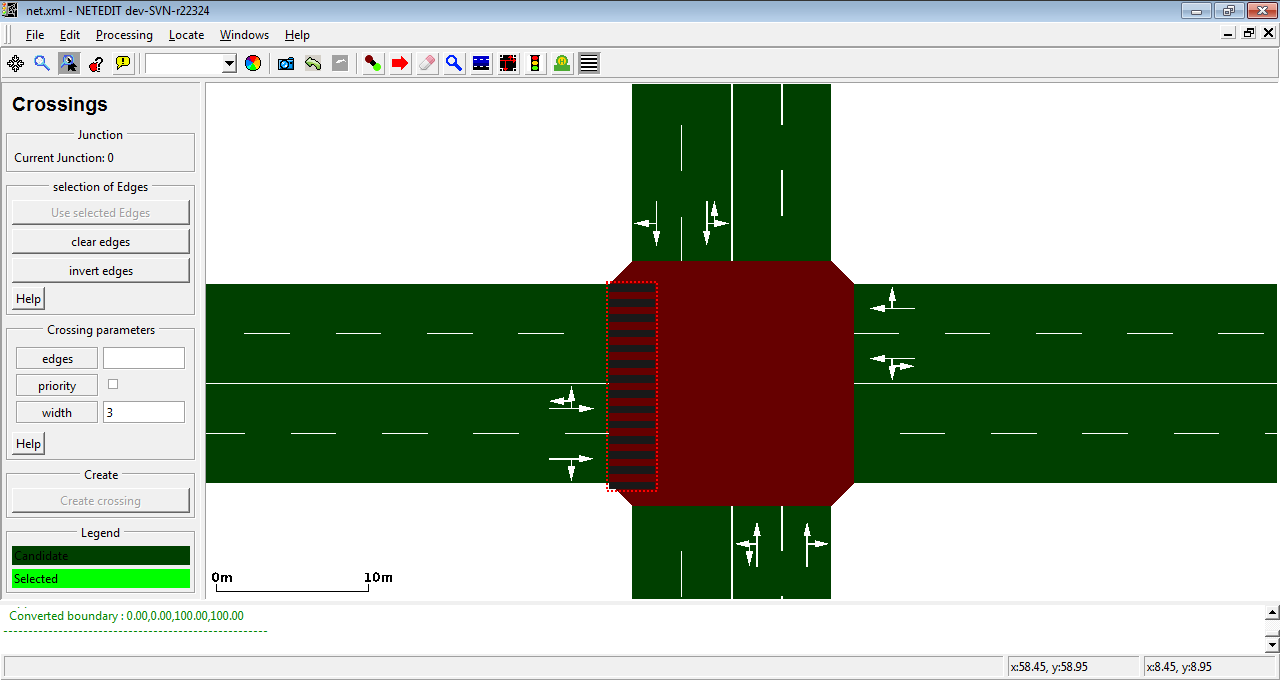

点击交叉口的边以选择人行横道的边。

点击“Create crossing”并重新计算 (F5) 后，新的人行横道可见。

人行横道可以像其他元素一样被检查。

在内部，人行横道的工作方式与边类似，因此它们在 net.xml 中显示为具有不同功能（crossing 或 walkingarea）的边。

... net.xml 的前一个元素 ...
    <edge id=":0_c0" function="'''crossing'''" crossingEdges="3 7">
        <lane id=":0_c0_0" index="0" allow="pedestrian" speed="1.00" length="13.10" width="3.00"
        shape="43.45,56.55 43.45,43.45"/>
    </edge>
... ...
    <edge id=":0_w1" function="walkingarea">
        <lane id=":0_w1_0" index="0" allow="pedestrian" speed="1.00" length="13.10" width="3.00"
        shape="44.95,43.45 41.95,43.45 41.95,56.55 44.95,56.55"/>
    </edge>
... net.xml 的更多元素...

TAZ（交通分析区）#

此模式允许创建和编辑 TAZ。（快捷键 Z）。TAZ 由一个闭合多边形和一个边列表组成，这些边与输入（源）和输出（汇）的特定权重相关联（类似于流网络）。

创建 TAZ 需要两个步骤：

1. 创建多边形（类似于多边形形状）#

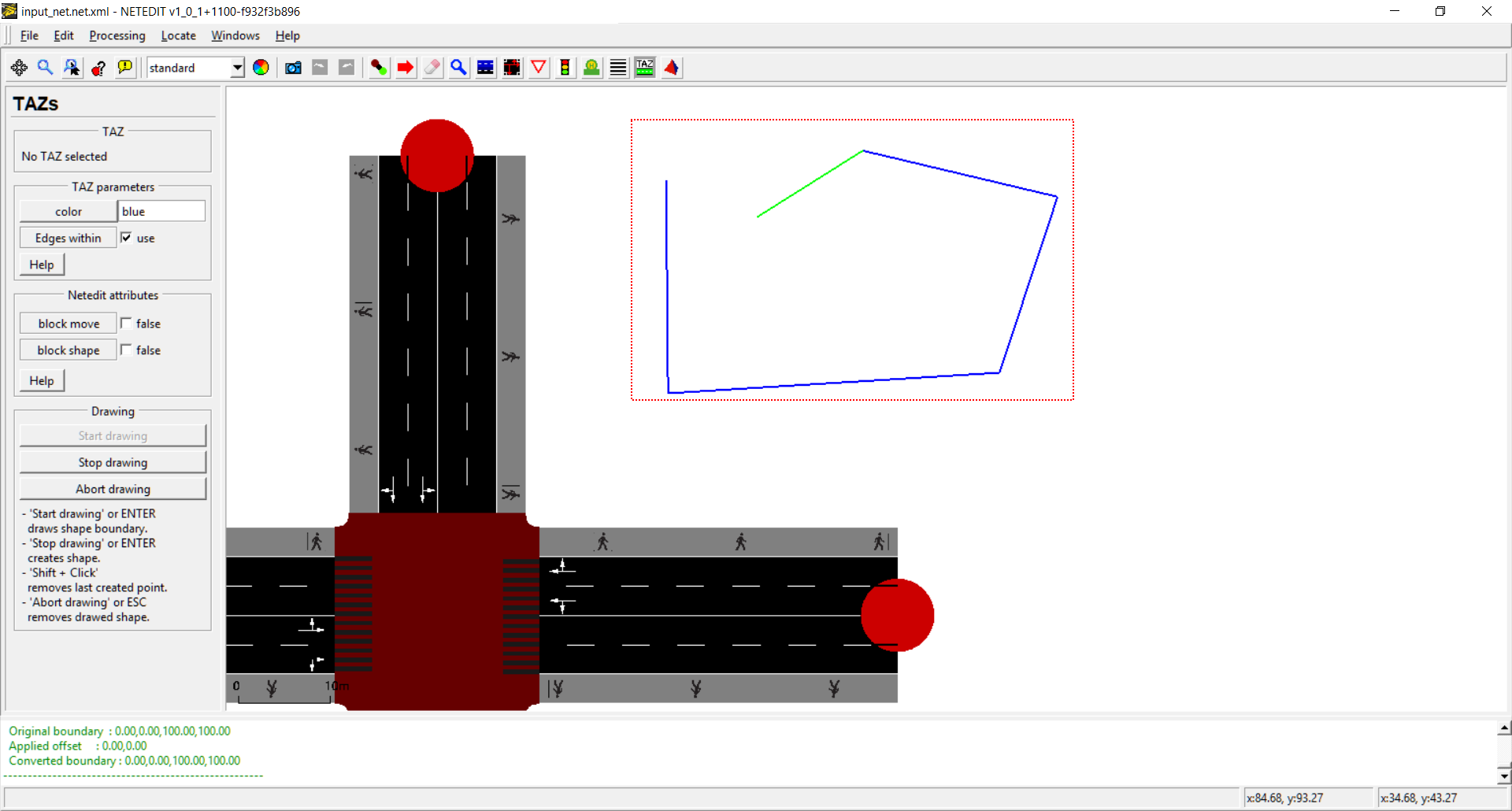

按下 Start drawing 按钮（或者按 ENTER 键），并用鼠标左键点击视图以添加顶点。按 Shift + 鼠标左键以移除最后创建的顶点。要完成多边形创建，请按 Stop drawing 按钮（或者再次按 ENTER 键）。要中止多边形创建，请按 Abort drawing 按钮（或者按 ESC 键）。

TAZ 创建控件的基本视图

创建 TAZ

2. 定义边及其输入（源）和输出（汇）#

注意

如果在 TAZ 创建期间选中了复选框 'Edges within'，则形状内的所有边将自动添加为源和汇。

单击 TAZ 会打开侧边菜单中的 TAZEdges 编辑字段。如果复选框 Membership 已启用（切换框），则点击边会将其添加到链接到 TAZ 的边列表中，（或者如果之前已选择，则将其从列表中移除）。边将使用 New source/New sink 文本字段中给出的输入/输出值添加到列表中。（注意：TAZ 边始终具有源和汇）。

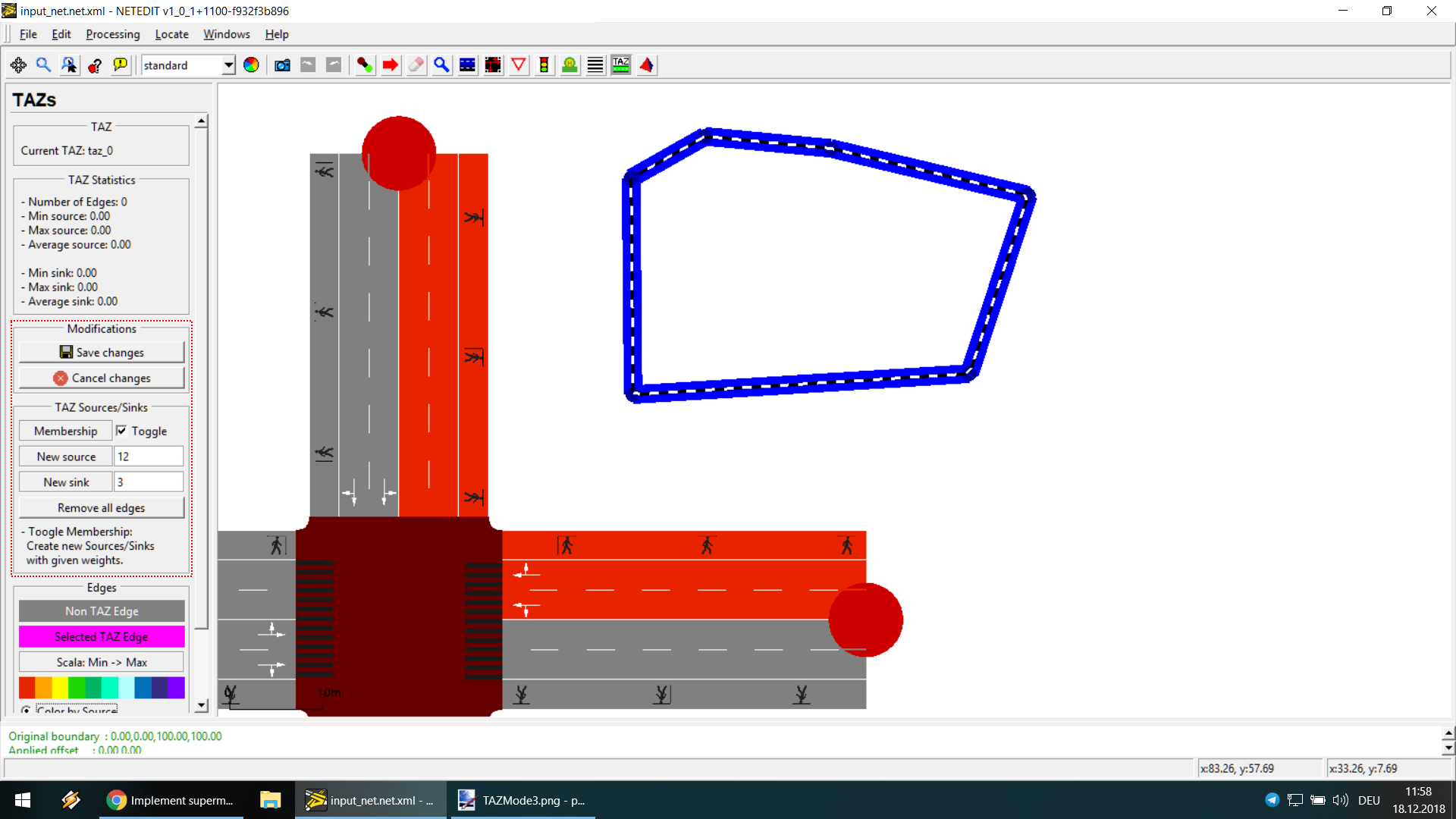

点击 TAZ 后的控件

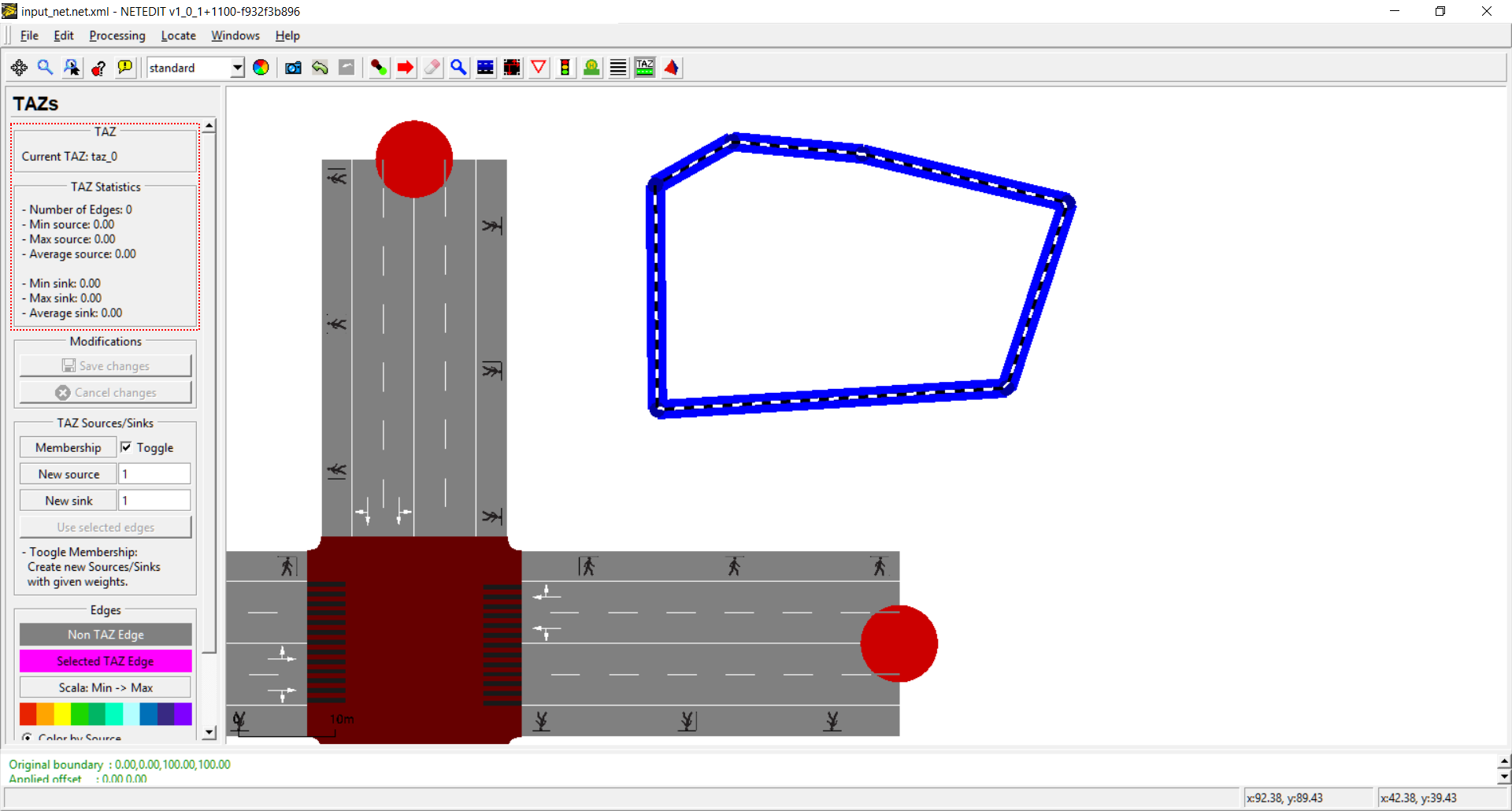

创建两个 TAZEdges

选择和编辑 TAZ 边： 如果复选框 membership 更改为“keep”，则可以单独选择 TAZ 边并更改其值。可以使用 Shift + 右键通过矩形进行多重选择。所选 TAZEdges 的统计信息可以在“Selection Statistics”中查看。

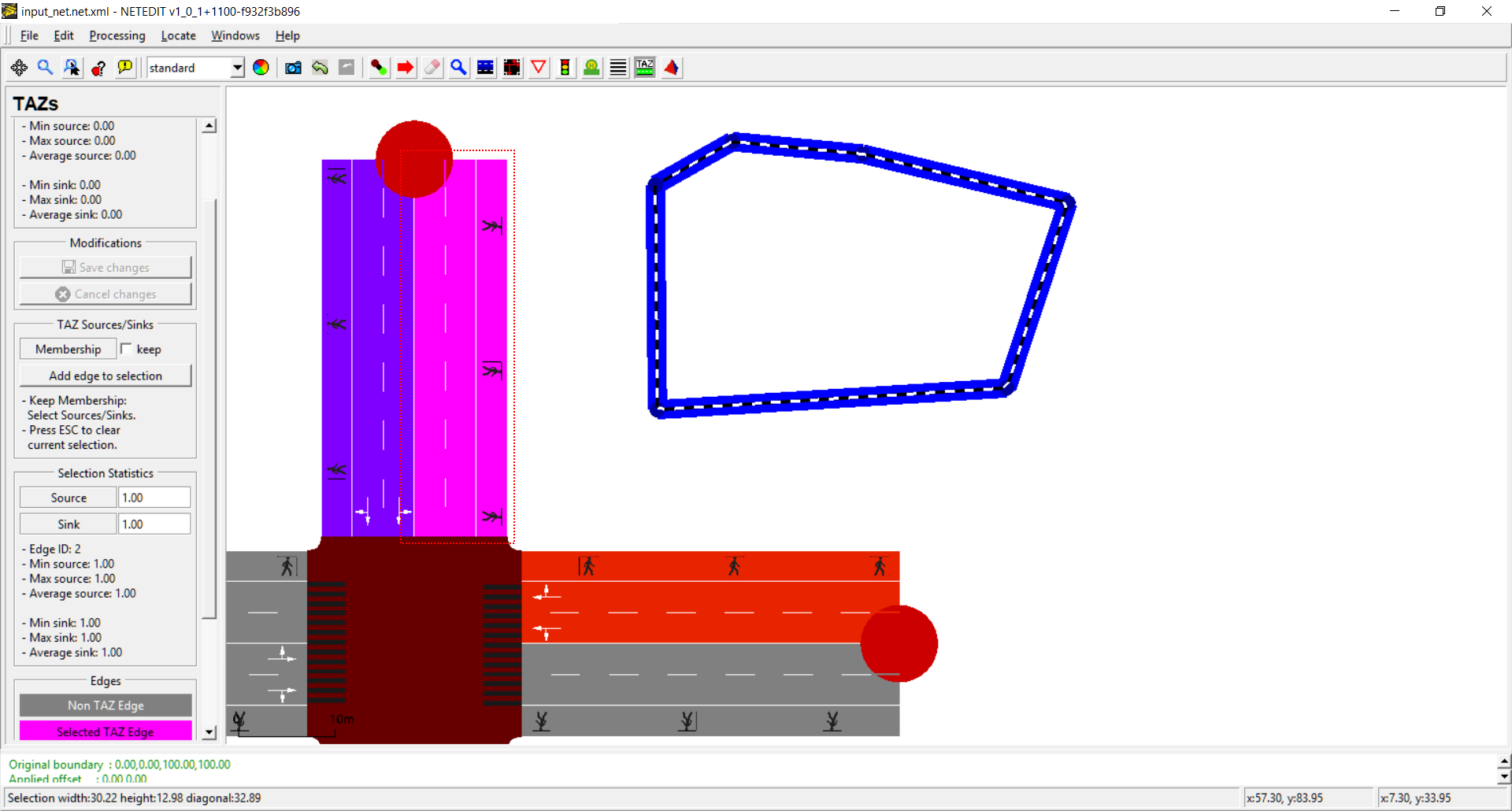

已选择的 TAZ 边（粉色）

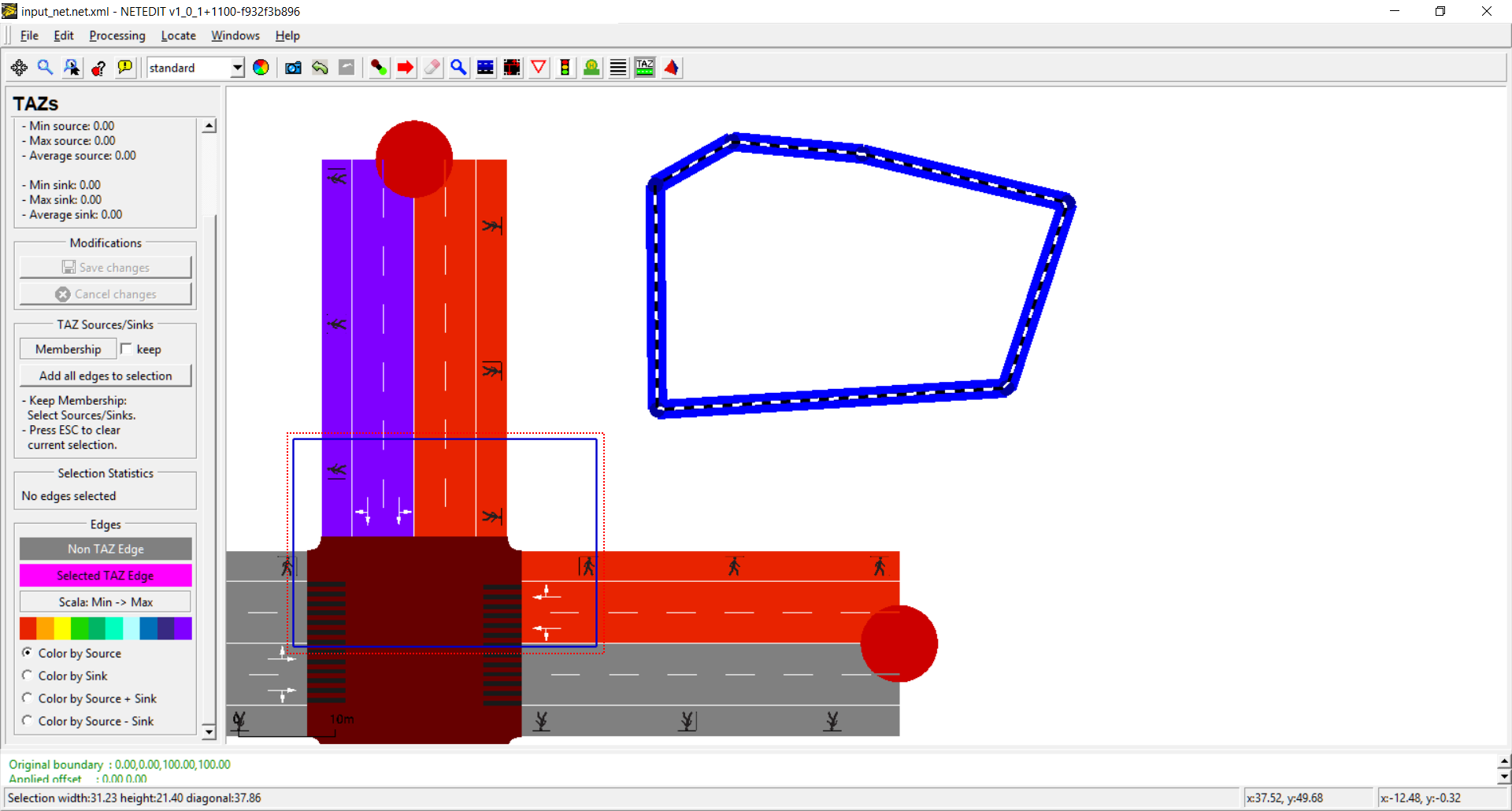

使用矩形选择

保存和放弃更改： TAZEdges 中的所有更改必须使用按钮“Save Changes”保存，或者同样可以使用“cancel changes”按钮放弃。

形状#

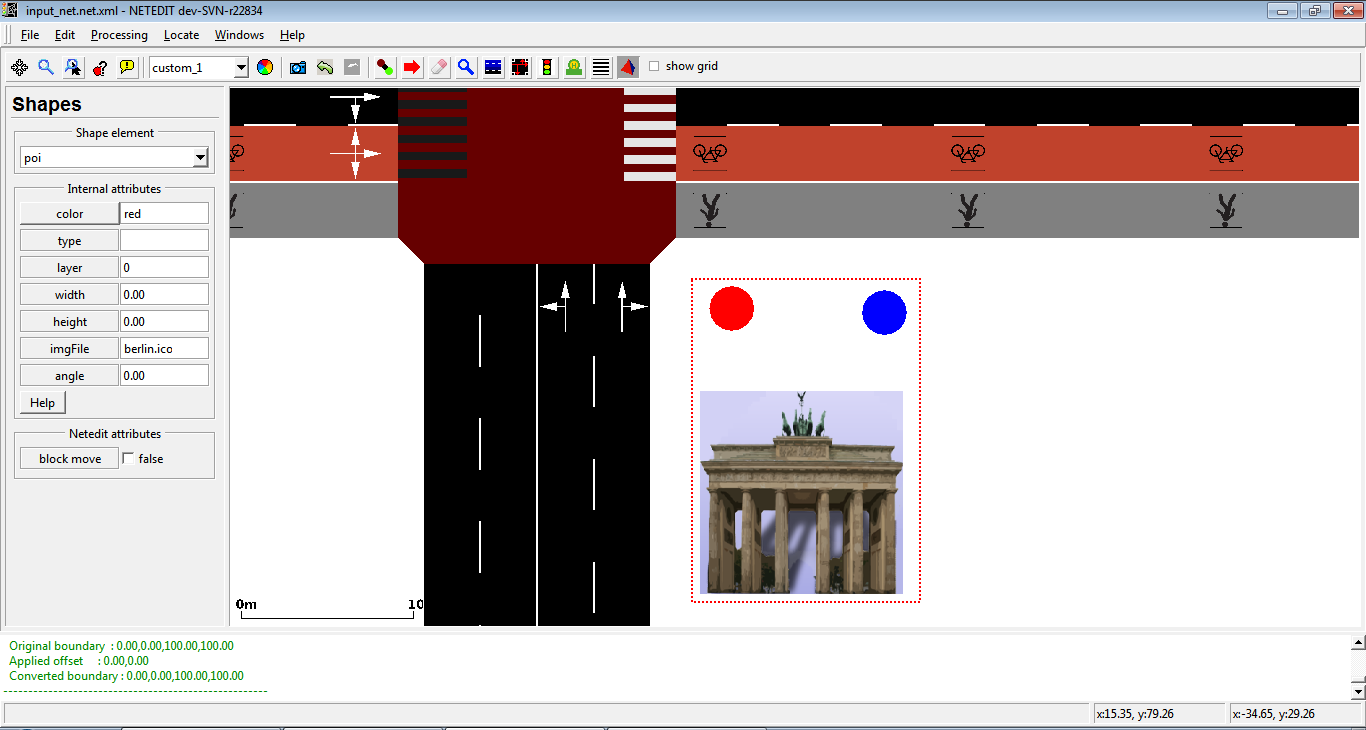

此模式允许通过多边形模式（快捷键 ‘P’）创建多边形和POI（兴趣点）。这些对象用于可视化，也可以通过 TraCI 访问。在多边形框架中，您可以选择要编辑的形状类型（多边形或兴趣点），以及每种类型对应的参数。

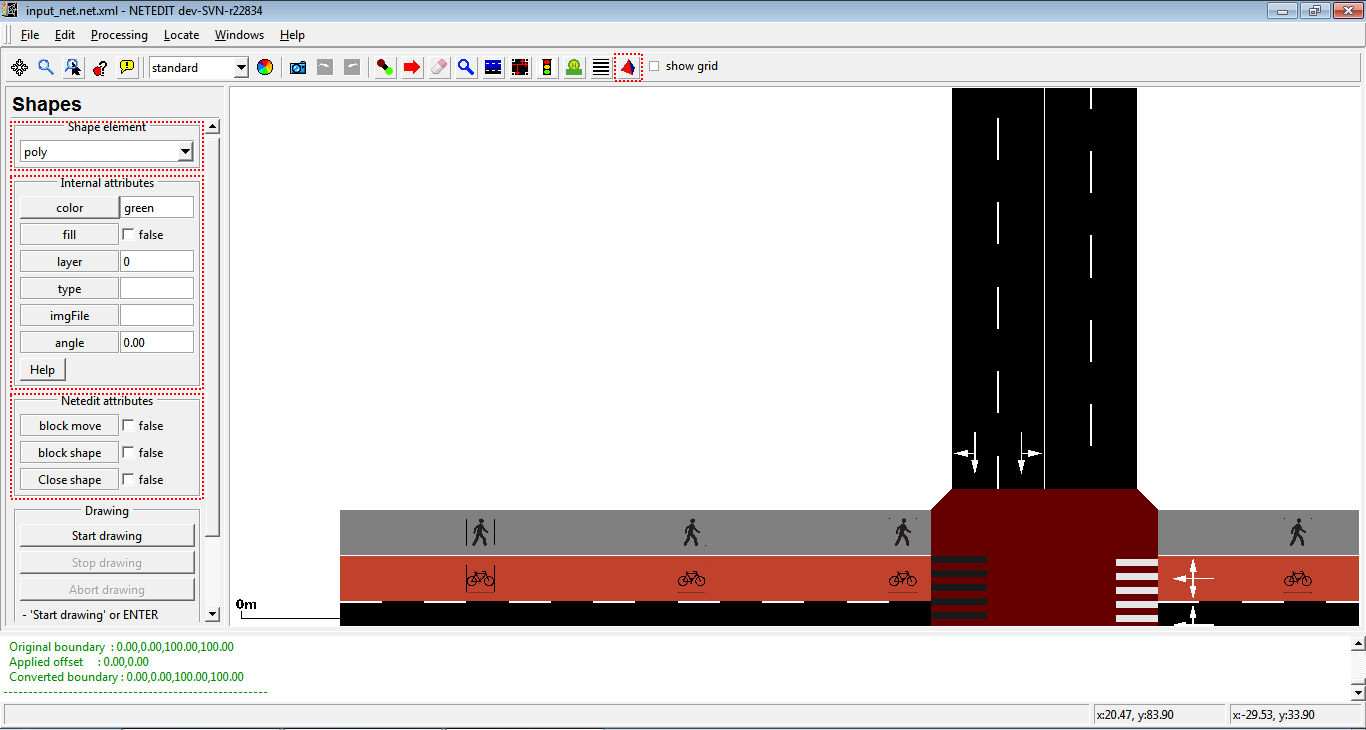

形状框架的通用视图。

可以通过点击“color”按钮来编辑颜色。

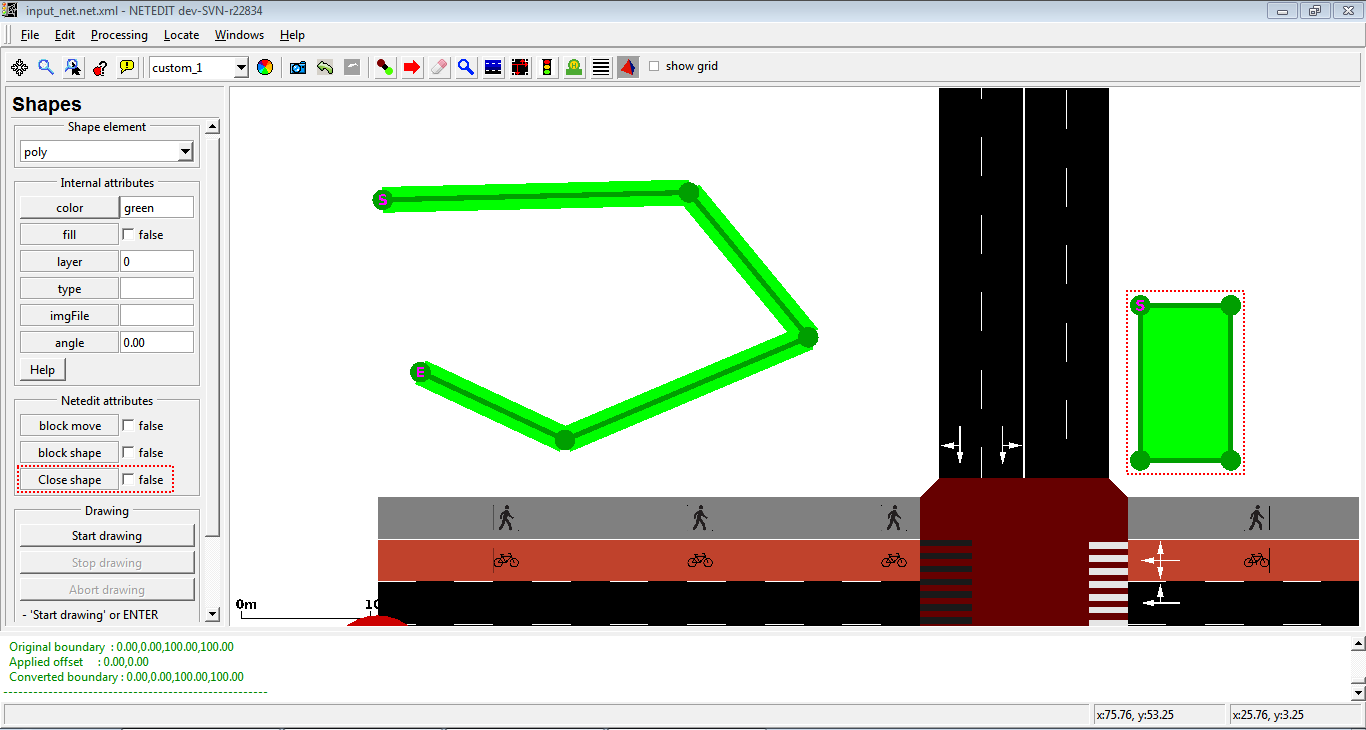

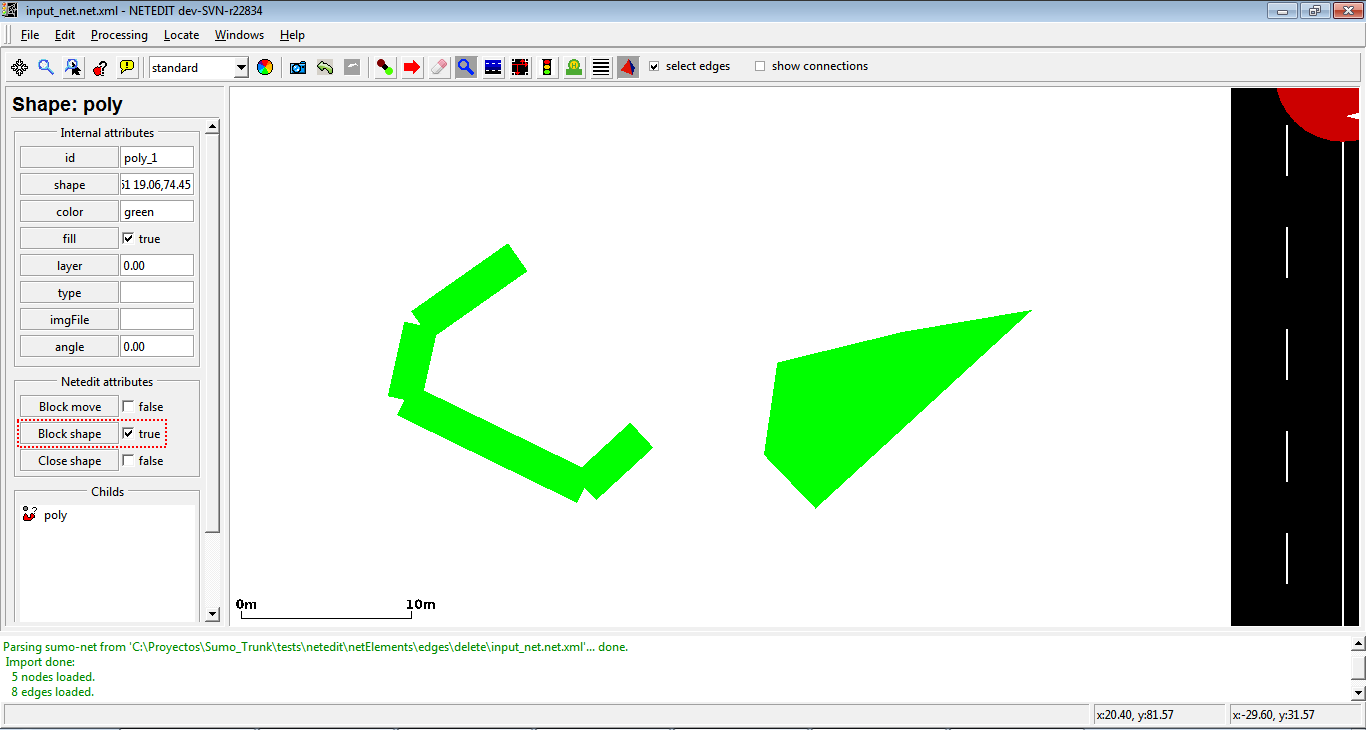

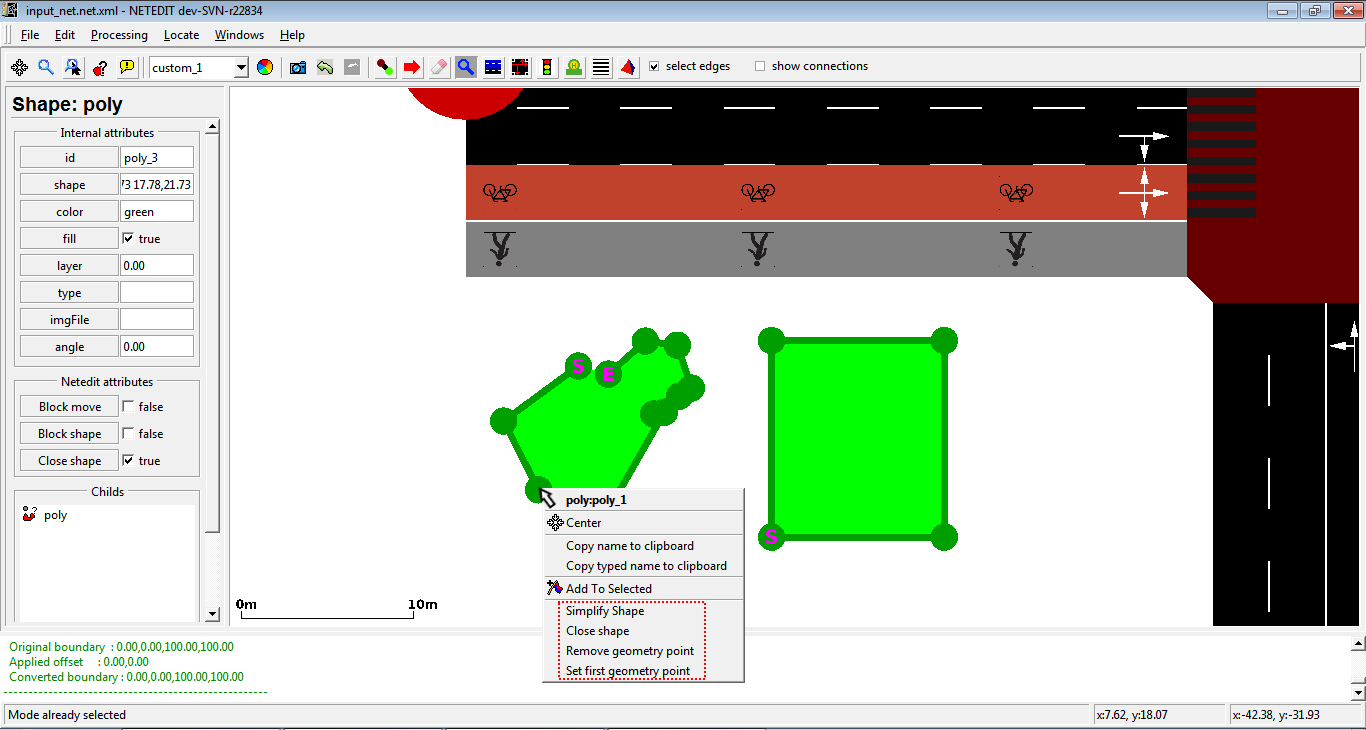

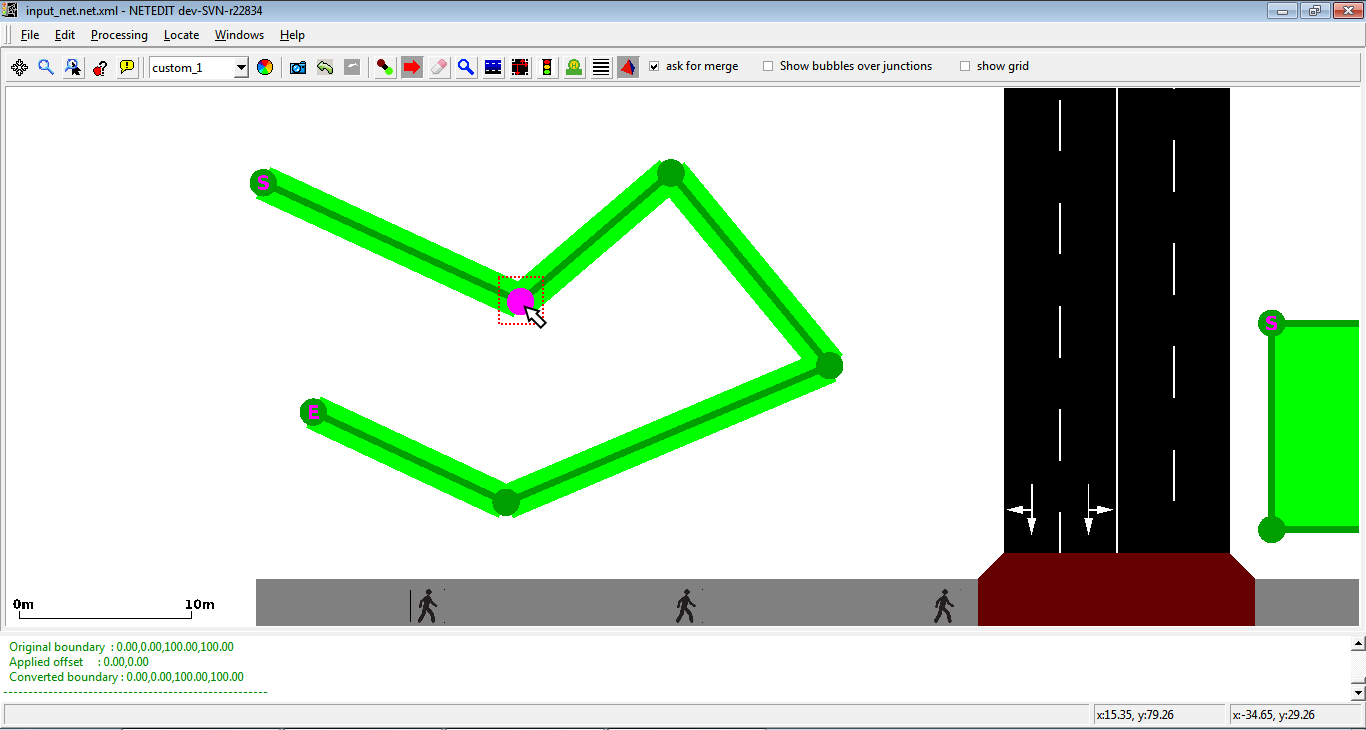

一个多边形主要由一条称为“形状”的外线组成。要创建形状，您必须点击“start drawing”按钮（或按 Enter 键），并在构成形状的每个点上点击视图上方。要结束编辑，您必须点击“stop drawing”。在视图上右键单击将移除最后创建的点，而“abort drawing”按钮（或 ESC 键）将取消形状的创建过程。如果要创建闭合形状，必须在开始绘制前激活选项“closed shape”。多边形的形状可以通过上下文菜单或通过检查器模式打开或关闭。

创建多边形。
